第10回 シェーダー連携1
前回: 第09回 UIエフェクト2 / 次回: 第11回 描画バッファとポストエフェクト
今回の授業内容
- リング状メッシュのUVを斬撃の時間軸として利用する
- Shader Graphでテクスチャーとノイズをスクロールさせる
- Gradientとマスクで斬撃の形と透明度を作る
Phase、Speed、Intensityを公開して調整する- スクリプトから値を時間変化させて斬撃を再生する
表示に使うメッシュの形は固定です
斬撃が走る動きは、Shader Graphの計算とスクリプトによるパラメーター操作で作ります
メッシュを準備する：UV を斬撃の時間軸にする

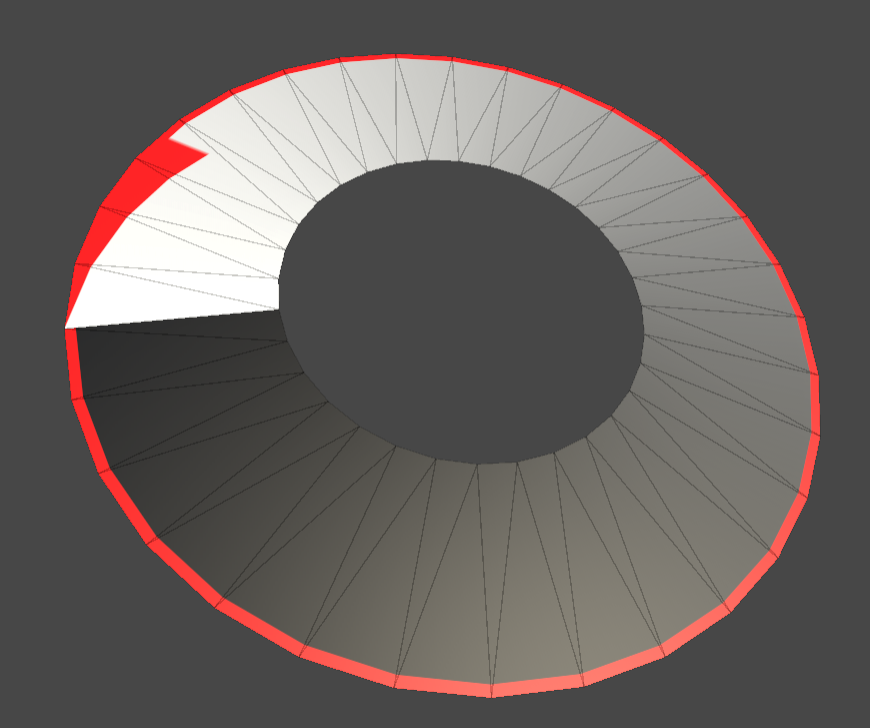

リング状のメッシュにUVを割り当てた例 UVのUを動かせば斬撃が進むように見える
メッシュを斬撃の通り道とします
UV.x を、斬撃が進む方向として使います
シェーダー側でUVを加工することで 「横長の画像の上を斬撃が進む」ように 扱います

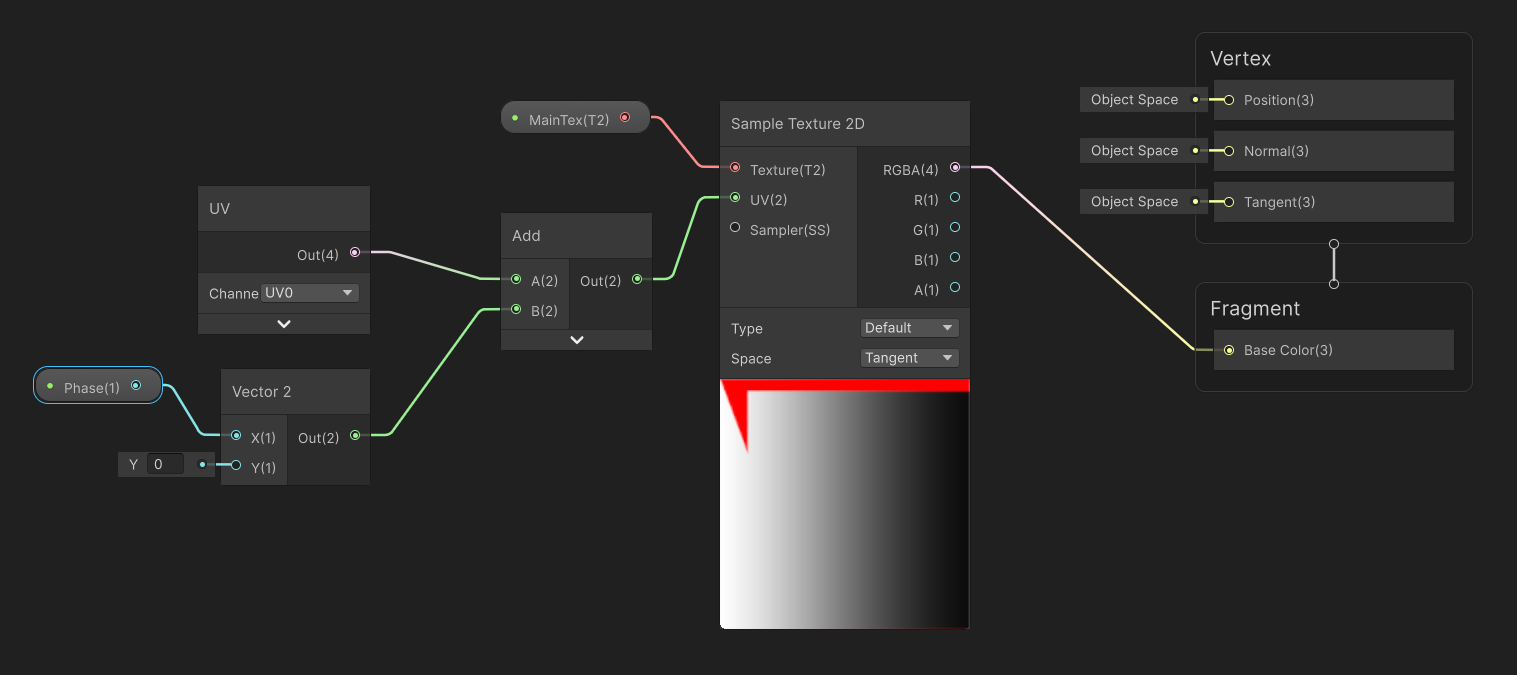

最初の一歩：テクスチャーをスクロールさせる シェーダーを用意する
設定の例 作成した ShaderGraph のマテリアルを 3D メッシュに貼って テクスチャーが動いて見えることを確認します
URP Unlit Shader Graph をベースに ShaderGraph を作成します
プロパティに Texture2D を1つ追加 float を1つ追加します
Sample Texture 2D ノードでテクスチャーを サンプリングして、UV を float でスクロール させます
このままテクスチャーで描いても構わないが：手続き的に絵を作る
斬撃の形をテクスチャーで描くのも悪くありませんが シェーダー側でマスクやノイズを組み合わせて 表現する方法もあります
計算で形状を操作できれば調整しやすく またアニメーション操作の幅が広がります
こうした手続き的に表現を作る手法を プロシージャルと呼びます

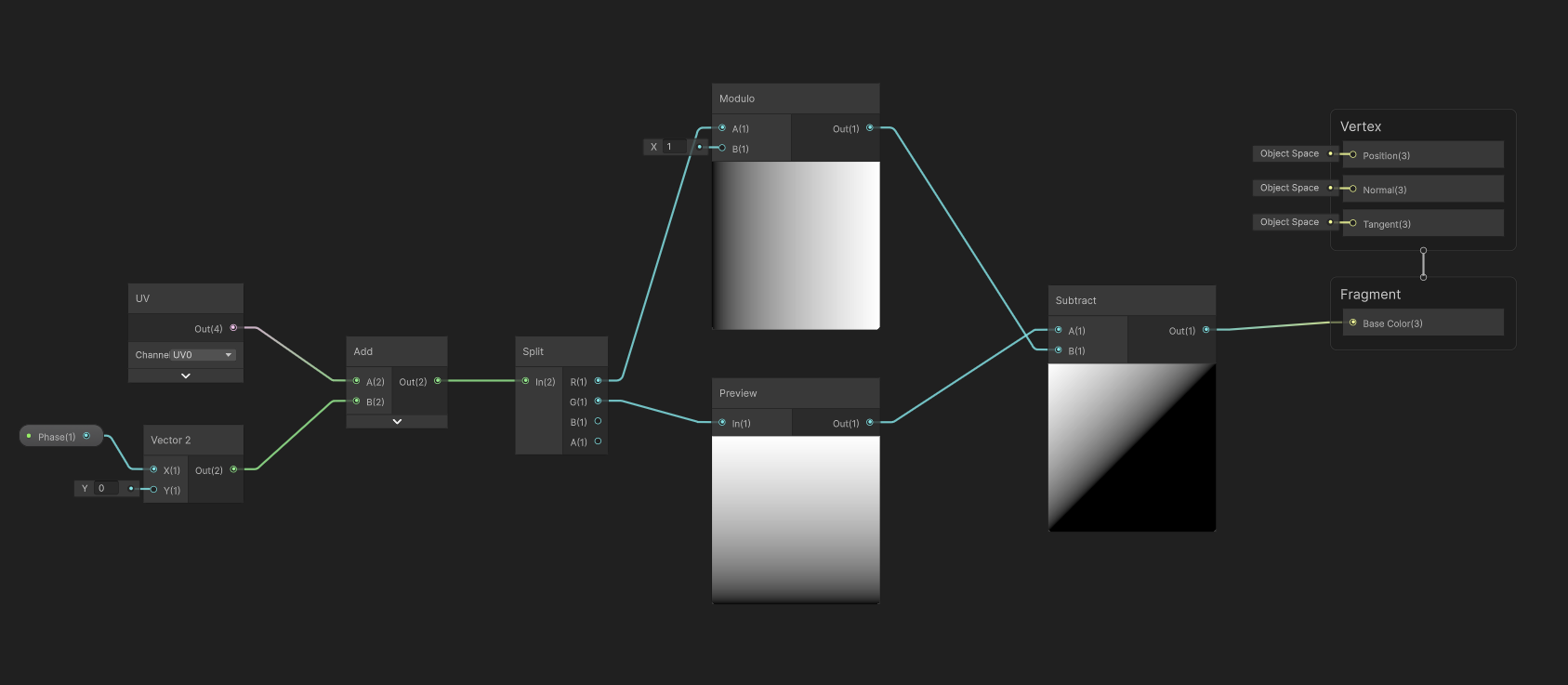

計算でグラデーションを作る：UV の値からグラデーションを得る
ShaderGraphと適用例
UV の値は 0 から 1 の範囲で変化します
UV.x をそのまま使うと、左から右へ UV.y を使うと、上下方向のグラデーションが 得られます

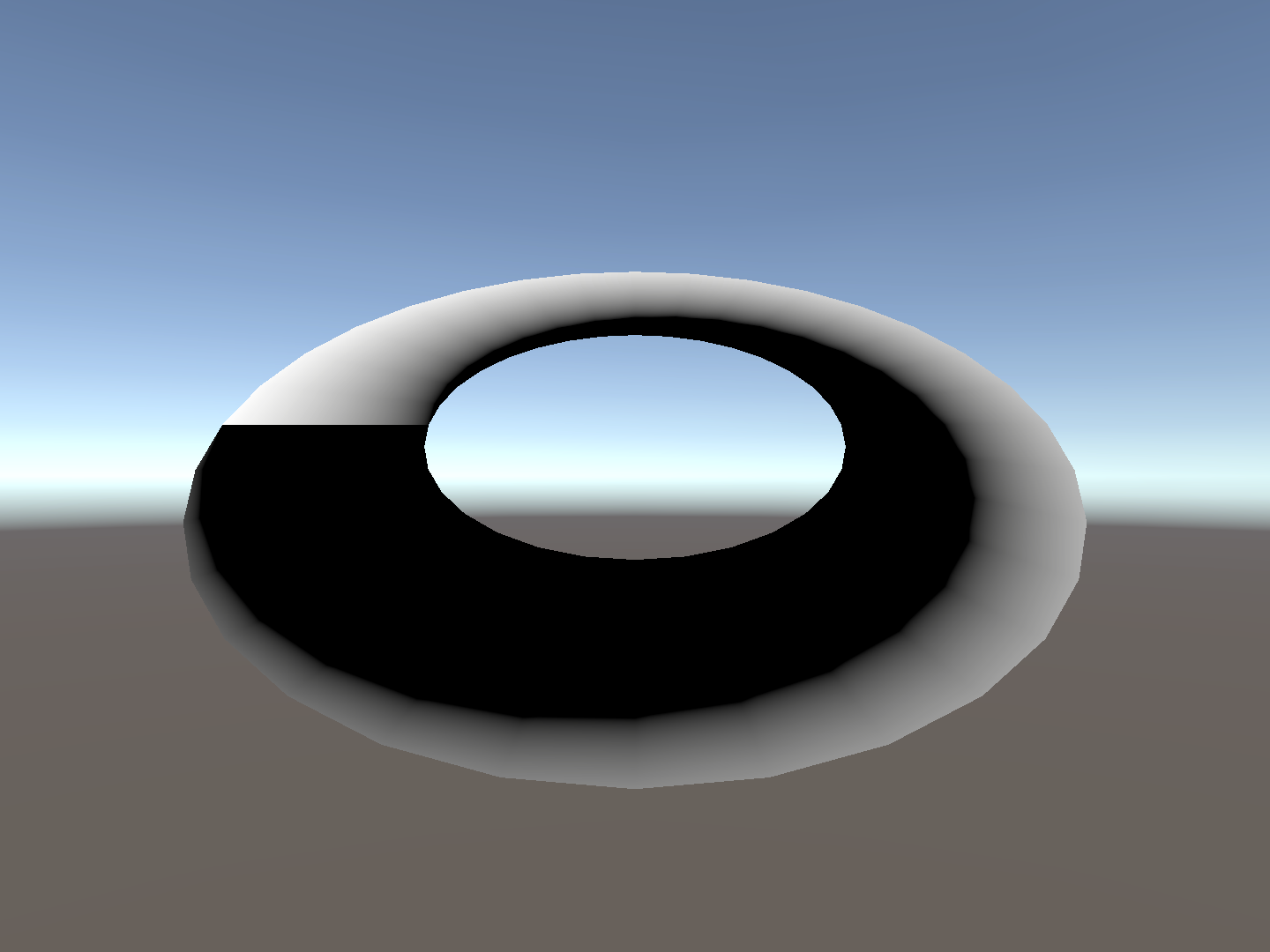

UV.y から UV.x を引くと、左上から右下への グラデーションが得られます 今回はこれを斬撃の基本形状として使います
斬撃を動かす際の注意：計算の値は自動でラップしない

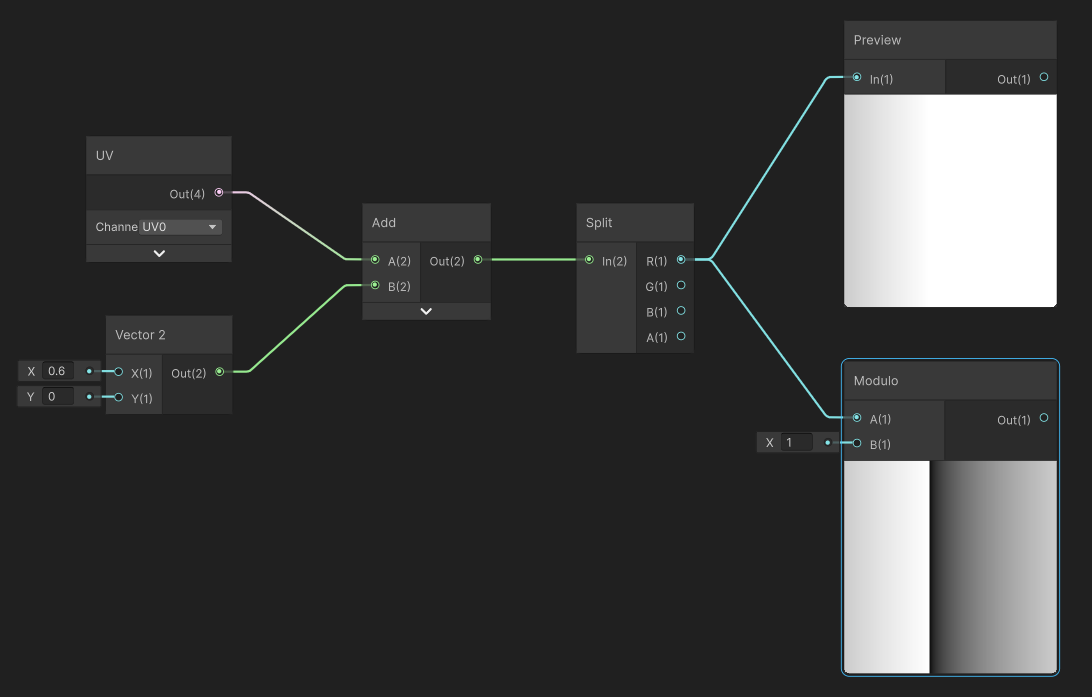

Modulo の使用例 1で割った余りを返すので、1を超えると0に戻る 負の値は今回の目的には使えないので注意
UV の値は自動でラップしません 0 から 1 の範囲を超えると、グラデーションは 消えたり真っ白になってしまったりします
斬撃の位置を動かす場合は、UV の値を 0 から 1 の範囲に収めるように計算する必要があります
ここでは Modulo ノードで値を折り返しています Modulo は剰余（余り）を計算するノードで 値を 0 から 1 の範囲でラップするのに便利です

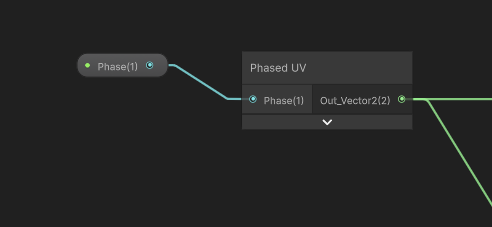

UV 計算のサブグラフ化：計算が複雑になってきたら

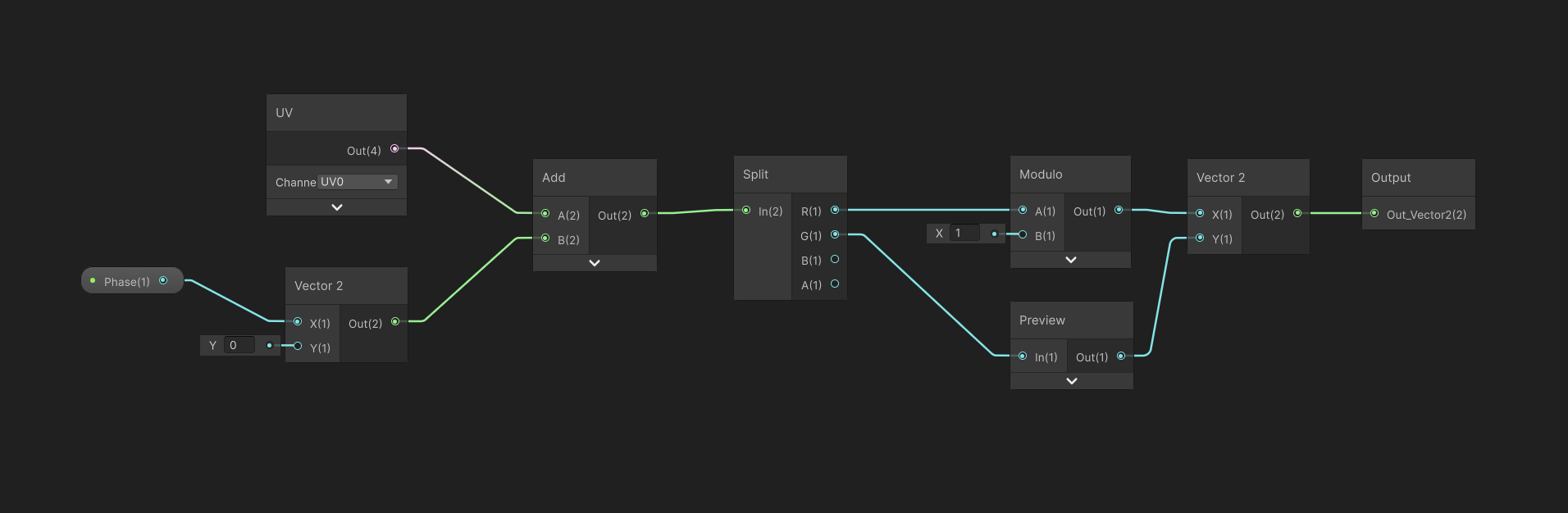

UV計算をサブグラフ化した例 ノイズ計算など複数のブロックにUVを引き回す際には サブグラフ化で整理すると便利
UV に Phase を加えてModulo で折り返す計算は ShaderGraph 上では複雑な表示になります
こうした計算は、サブグラフとしてまとめると 扱いやすくなります
ある程度まとまった計算は、サブグラフにして 再利用しやすくしてみましょう

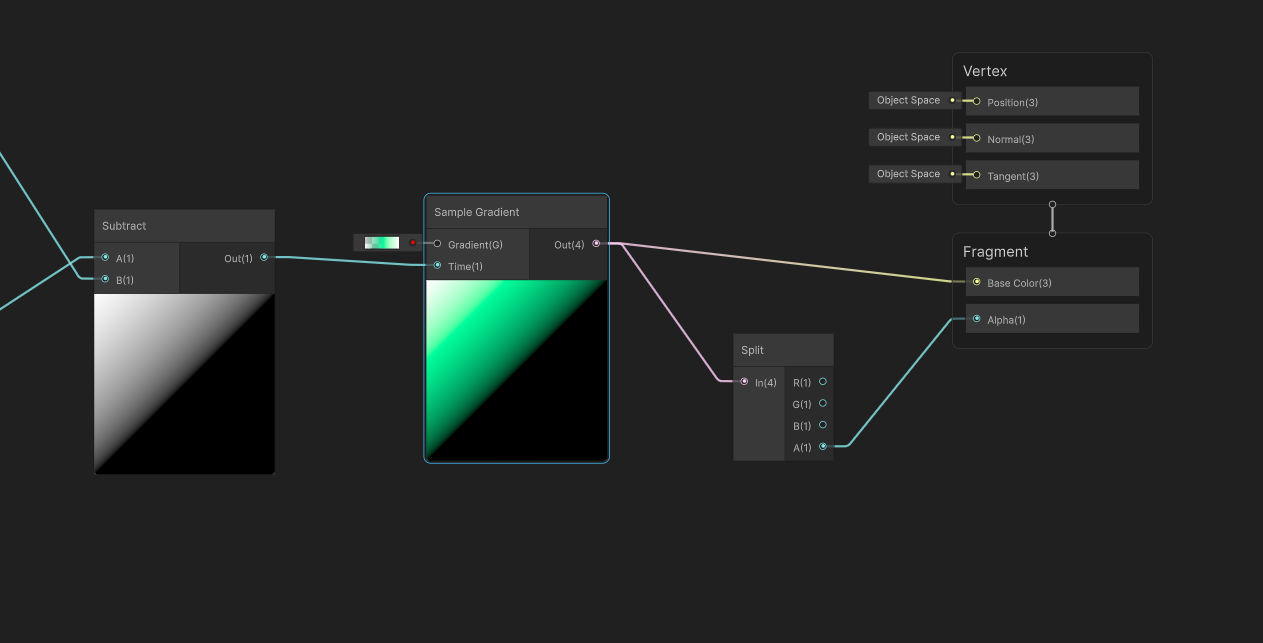

グラデーションに色を乗せる：SampleGradient の利用

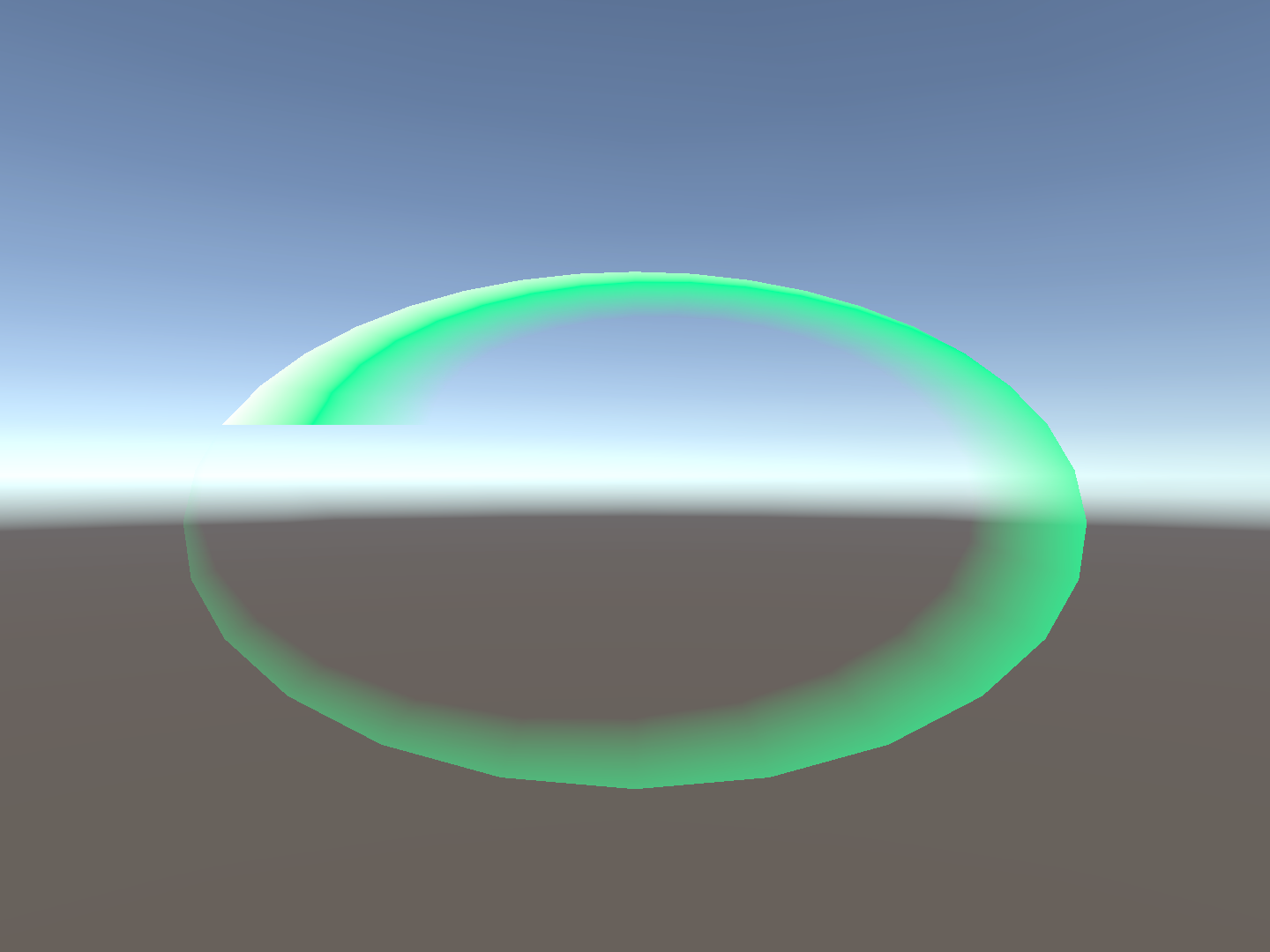

SampleGradient の適用例 アルファも設定して、半透明描画で斬撃の端を 自然に消している
Sample Gradient ノードを使うと、値を色に変換できます
UV の計算で得たグラデーションを Sample Gradient に入れるとことで、好みの着色が可能です
透明度も同時に指定できます 斬撃の端を自然に消すために、アルファも設定してみましょう
Sample Gradientを変更したらShader Graphを保存する
Sample Gradientはシェーダーコードへ変換されるため、Gradientを変更した場合はShader Graphを保存して反映します
さらに情報を載せる：ノイズの適用
この状態でも最低限の斬撃表現にはなっていますが、内部に動きや密度の変化がないため、少し物足りない印象です
ノイズを適用して、斬撃の内部にムラや流れを加えると、より勢いのある表現になります
ノイズはテクスチャーを用意しても構いませんが、ShaderGraph の Noise ノードを使って得ることも可能です ここでは Noise ノードを使う方法を紹介します

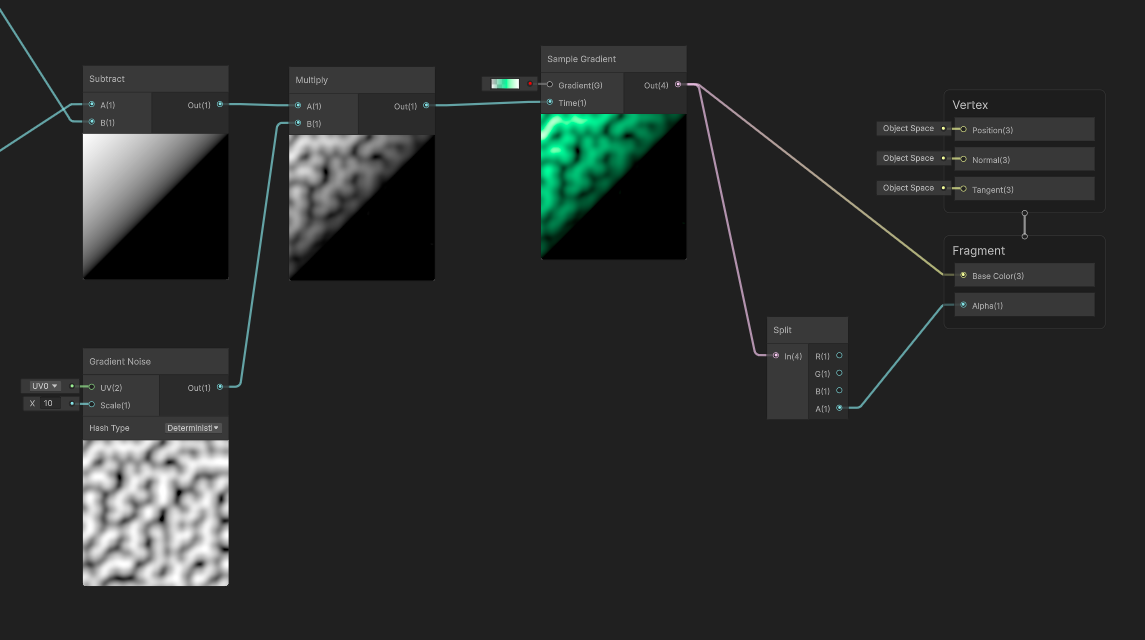

ノイズを適用する：シンプルな乗算から

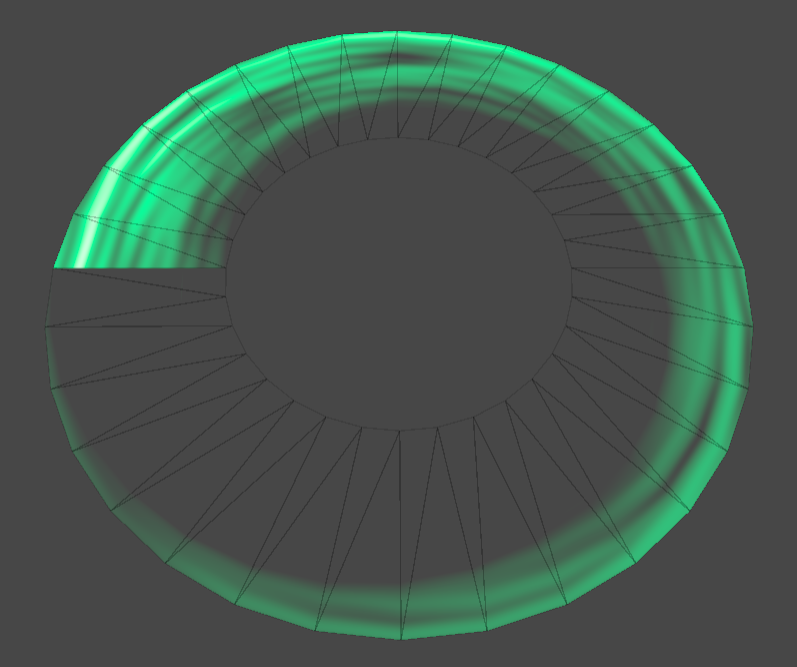

ノイズの適用例 単なる乗算でも一程度の効果が得られる
Noise ノードは、UV の値を元に ノイズの値を出力します
斬撃のグラデーションにノイズを乗算するだけ でも最低限の効果は得られます
ノイズ関数には Gradient, Simple, Voronoi などがあります 好みのものを選び、パラメーターを操作して みましょう

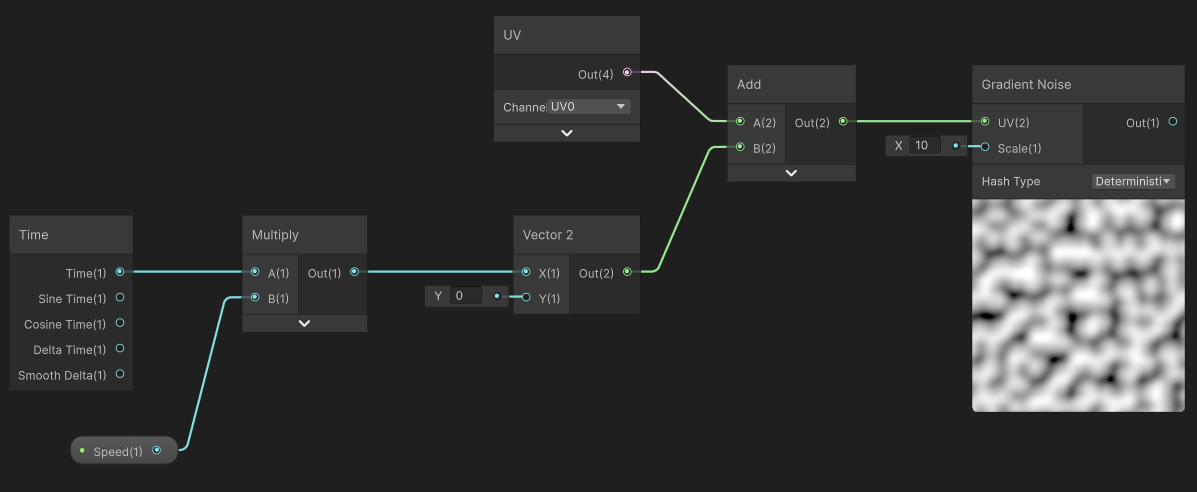

ノイズをスクロールさせる：斬撃の流れを作る
ノイズのUVをスクロールさせると、斬撃の内部に流れが生まれます
Time ノードを使って、ノイズに与えるUVを動かしてみましょう
プロパティに float の値を追加して、 Time に Multiply ノードで乗算すれば ノイズの流れの速さを調整できます

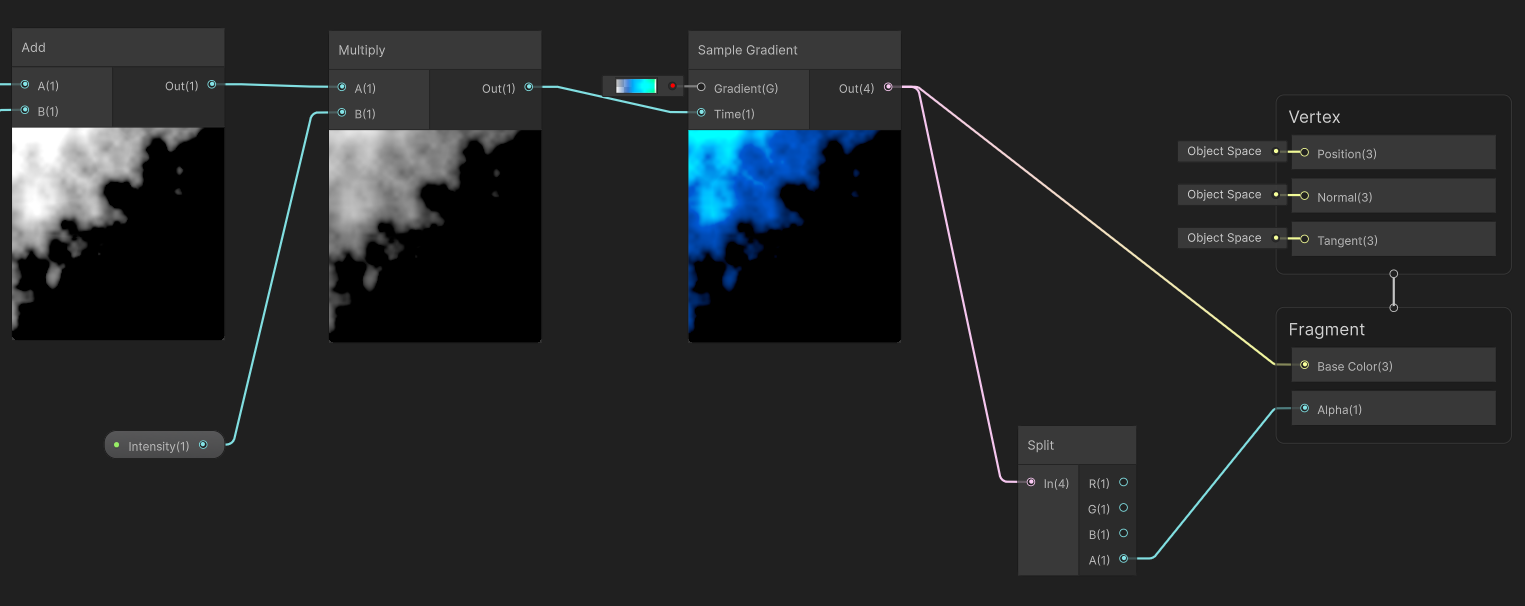

濃度を制御する：Intensity プロパティを作る
斬撃エフェクトは出現してから消えるまでの 間に強さが変化するのが一般的です
斬撃の強さを制御するために Intensity プロパティを作りグラデーションや ノイズに乗算してみましょう
Intensity の値を操作することで、 斬撃の強さを時間変化させることができます
アニメーションさせる：スクリプトで制御する
Phase や Speed、Intensity などのプロパティを スクリプトで操作してみましょう
AnimationCurve を使って斬撃の出現から消滅までの強さを変化させると、より自然な表現になります
コード例 (1/2)
csharp
using UnityEngine;
[RequireComponent(typeof(MeshRenderer))]
public class CrescentSlash : MonoBehaviour
{
[Tooltip("自動でアニメーションを開始")]
[SerializeField] private bool playOnEnable = true;
[Tooltip("アニメーションの再生時間（秒）")]
[SerializeField, Min(0f)] private float lifeTime = 1f;
[Tooltip("ループ再生するかどうか")]
[SerializeField] private bool loop;
[Tooltip("シェーダー内部の Time に掛ける Speed 値")]
[SerializeField] private float speed = 1f;
[Tooltip("Phase の変化カーブ")]
[SerializeField] private AnimationCurve phaseCurve =
AnimationCurve.Linear(0f, 0f, 1f, 1f);
[Tooltip("Intensity の変化カーブ")]
[SerializeField] private AnimationCurve intensityCurve =
AnimationCurve.Linear(0f, 1f, 1f, 1f);csharp
private static readonly int SpeedPropertyId =
Shader.PropertyToID("_Speed");
private static readonly int PhasePropertyId =
Shader.PropertyToID("_Phase");
private static readonly int IntensityPropertyId =
Shader.PropertyToID("_Intensity");
private MeshRenderer _meshRenderer;
private MaterialPropertyBlock _propertyBlock;
private float _elapsedTime;
private bool _playing;
private void Awake()
{
_meshRenderer = GetComponent<MeshRenderer>();
_propertyBlock = new MaterialPropertyBlock();
}
private void OnEnable()
{
if (playOnEnable)
Play();
else
Apply(0f);
}コード例 (2/2)
csharp
private void Update()
{
if (!_playing)
return;
_elapsedTime += Time.deltaTime;
var normalizedTime = lifeTime <= 0f ?
1f :
Mathf.Clamp01(_elapsedTime / lifeTime);
Apply(normalizedTime);
if (normalizedTime < 1f)
return;
if (loop && lifeTime > 0f)
{
_elapsedTime %= lifeTime;
return;
}
_playing = false;
}csharp
public void Play()
{
_elapsedTime = 0f;
_playing = true;
Apply(0f);
}
public void Stop()
{
_playing = false;
}
private void Apply(float normalizedTime)
{
_meshRenderer.GetPropertyBlock(_propertyBlock);
_propertyBlock.SetFloat(SpeedPropertyId, speed);
_propertyBlock.SetFloat(PhasePropertyId,
phaseCurve.Evaluate(normalizedTime));
_propertyBlock.SetFloat(IntensityPropertyId,
intensityCurve.Evaluate(normalizedTime));
_meshRenderer.SetPropertyBlock(_propertyBlock);
}
}自由に作る：斬撃の形や色を調整する
斬撃の長さや速さ、ノイズの密度や流れの速さ、 色などはすべてノードで作られています 調整して、好みのエフェクトを作成しましょう
ノイズも乗算するだけでなく、加算や Lerp などで組み合わせると さらに多様な表現が可能になります
同時に複数のノイズやカラーを組み合わせるのも面白いでしょう 手元で自由に作成してみましょう
実習：斬撃を一つ完成させる
手順1：メッシュ上でテクスチャーをスクロールする
- リング状または三日月状のメッシュをシーンに配置する
URP Unlit Shader Graphを作成するTexture2DとPhaseプロパティを作るUV.x + Phaseを使ってテクスチャーをスクロールさせる- マテリアルをメッシュに貼り、
Phaseを変更して動くか確認する
- ここで動かない場合は、UV の向きやメッシュの UV 展開を確認します
手順2：グラデーションで斬撃の形を作る
UV.y - UV.xまたはUV.y + UV.xを使って斜めの値を作るModuloで 0 から 1 の範囲に折り返すSample Gradientで色と透明度を設定するPhaseを動かして、斜めの光が流れるか確認する- 端が不自然な場合は、Gradient の Alpha を調整する
- 斬撃の形は画像だけでなく、UV 計算でも作れます
手順3：ノイズで内部に情報量を加える
Noiseノードを追加する- ノイズ用の UV に
Time * Speedを足す - グラデーション結果とノイズを乗算する
Speedをプロパティ化して流れの速さを調整するIntensityを掛けて明るさを調整する
- ノイズは強すぎると斬撃の形に影響が出ます 最初は弱めにして、徐々に強くしてみましょう
手順4：スクリプトでPhaseとIntensityを変化させる
CrescentSlashを斬撃メッシュに追加するPhaseの AnimationCurve を設定するIntensityの AnimationCurve を設定するlifeTimeを 0.2 から 0.6 秒程度にする- 再生して、出現から消滅までの流れを確認する
- 斬撃は長く残りすぎると重く見えます 短時間で出て、少し余韻を残して消してみましょう
完成条件
- メッシュに Shader Graph のマテリアルを適用している
Phaseなどの値で、斬撃が移動して見える- Gradient またはマスクで透明度を調整している
- ノイズを使って内部の密度や流れを表現している
Intensityなどで出現から消滅までの強さを変化させている- スクリーンショットまたは動画で提出する
余裕があれば挑戦：さらに斬撃らしくする
- 外側に薄い発光用のメッシュを重ねる
- 火花や小さな粒子を追加する
- 色を属性ごとに変える 炎、氷、雷、闇など
AddSubtractMultiplyLerpなどで複数のノイズを混ぜる- 剣のモーションに合わせて斬撃の位置や角度を調整する
提出時の説明：調整の意図を添えてください
- 何の斬撃を表現したか
- メッシュの形をどう決めたか
PhaseとSpeedをどう調整したか- ノイズをどの程度加えたか
Intensityの変化をどう設定したか- 改善したい点
今回のまとめ：斬撃はメッシュとシェーダーの組み合わせ
- メッシュは斬撃の通り道を決めます
- UV を加工すると、固定されたメッシュ上で 光が移動しているように見せられます
Sample Gradientを使うと、色と透明度をまとめて調整できます- ノイズを加えると、斬撃内部に流れや密度を作れます
Phase、Speed、Intensityを時間変化させることで ゲーム中で使える斬撃エフェクトになります
