第05回 TextMeshPro と SDF ​

前回: 第04回 半透明表現と UV アニメーション / 次回: 第06回 ノイズ

TextMeshPro から SDF の考え方に触れる ​

文字の輪郭は どう描かれているのか ​

身近で意外な 利用例 ​

前回の振り返り ​

半透明と UV アニメーションを扱いました ​

  • 第04回では Alpha、Alpha Clip、マスクを使い、 透明度を制御する方法を学びました
  • Time を使って UV をずらし、テクスチャーが流れる表現を作りました
  • UV 計算をさらに拡張して、フリップブックアニメーションにも触れました
  • 今回は TextMeshPro の文字描画から 形の輪郭を制御する SDF の仕組みに触れます

今回の授業で扱うこと ​

文字表現から図形の変形へ ​

  • TextMeshPro が文字をきれいに描ける理由
  • 形の境界からの距離を持つデータ、SDF の紹介
  • SDF としきい値で 表示範囲や輪郭の太さを制御する考え方
  • 距離を計算した図形を合成し 形を変化させる考え方
  • フォントや UI 表現で SDF が使われる理由
  • 文字表現と図形モーフィングにつながる SDF の基本

今回の授業内容 ​

フォント描画、距離関数、輪郭制御 ​

  • TextMeshPro とフォント描画
  • SDF の考え方
  • しきい値による切り抜き
  • 輪郭とぼかしの制御
  • SDF 図形の合成とモーフィング
  • 授業内課題

TextMeshPro とは ​

Unity の高品質なテキスト表示機能 ​

  • TextMeshPro （TMP）は Unity で使われる文字表示用のコンポーネントです
  • 元はサードパーティ製のアセットでしたが現在は Unity に統合されています
  • UI ラベル、ボタン、スコア表示、会話文などゲーム中の文字表示に広く使われます
  • リッチテキストや細かなスタイル設定にも対応しており 現在の Unity の標準的な文字表示機能です
  • 「TextMesh ProがUnityに参加 2017年3月20日」 https://unity.com/ja/blog/games/textmesh-pro-joins-unity

TMP の特徴 ​

高品質な文字表示と柔軟な装飾 ​

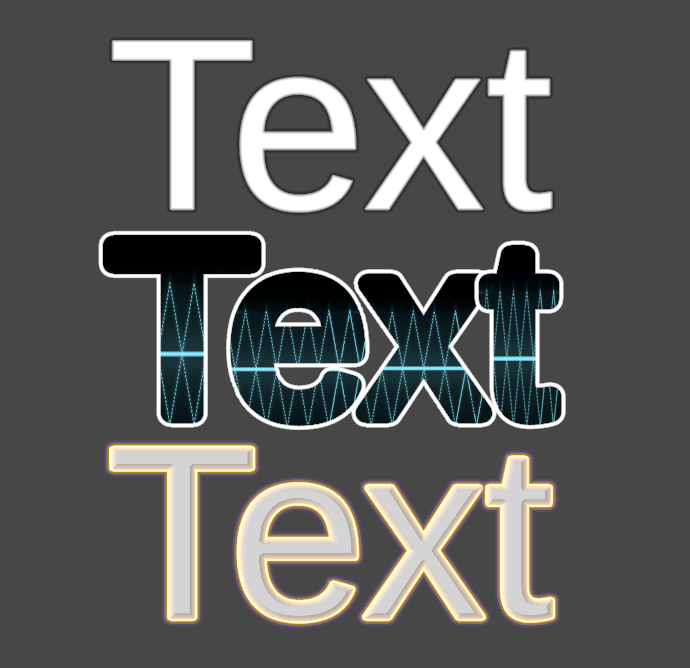

TMP の SDF 文字装飾の例
TMPでの文字装飾の例 アウトラインや影、太さの調整が可能なばかりか 疑似的なライティング表現も可能

  • 拡大縮小しても輪郭が崩れづらい 高品質な文字表示を実現しています
  • アウトライン、影、太さ、ぼかしなど 文字の見た目を細かく調整できます
  • SDF の距離情報を使うことで TMP は輪郭や装飾を安定して制御しています

SDF を使用しない文字画像の弱点 ​

拡大すると輪郭が崩れる ​

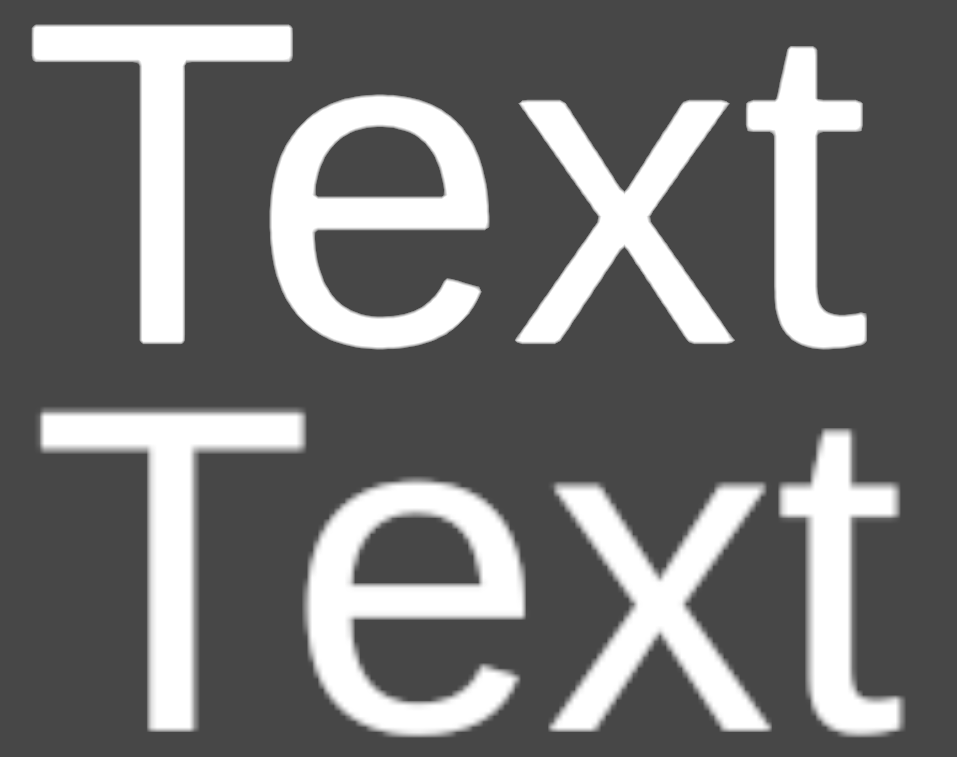

TMP とビットマップフォントの比較
上がTMP、下がビットマップフォント ビットマップフォントは拡大するとぼやける

  • 文字をただのビットマップ画像として持つと 拡大した際にピクセルが目立つようになり 輪郭が崩れてしまいます
  • 輪郭を保つために高解像度のフォント画像を 用意すると今度はデータ量が増えてしまいます
  • UI では画面解像度や表示サイズが変わるため 文字の輪郭を安定して描く仕組みが必要です

文字の輪郭を保つための技術 ​

境界までの距離をテクスチャーに保存する ​

  • 色や透明度を扱う通常のテクスチャー画像と異なり、 SDF では各ピクセルに文字の境界までの符号付き距離を保存します
  • 描画時は得られた距離値を補間し、しきい値で内側と外側を判定します 透明度ではなく距離を扱うため、低解像度でも輪郭を再構成しやすくなります
  • Improved Alpha-Tested Magnification for Vector Textures and Special Effects Chris Green, Valve, 2007年
    https://steamcdn-a.akamaihd.net/apps/valve/2007/SIGGRAPH2007_AlphaTestedMagnification.pdf

TextMeshPro の Font Asset ​

文字の形をアトラスに保存する ​

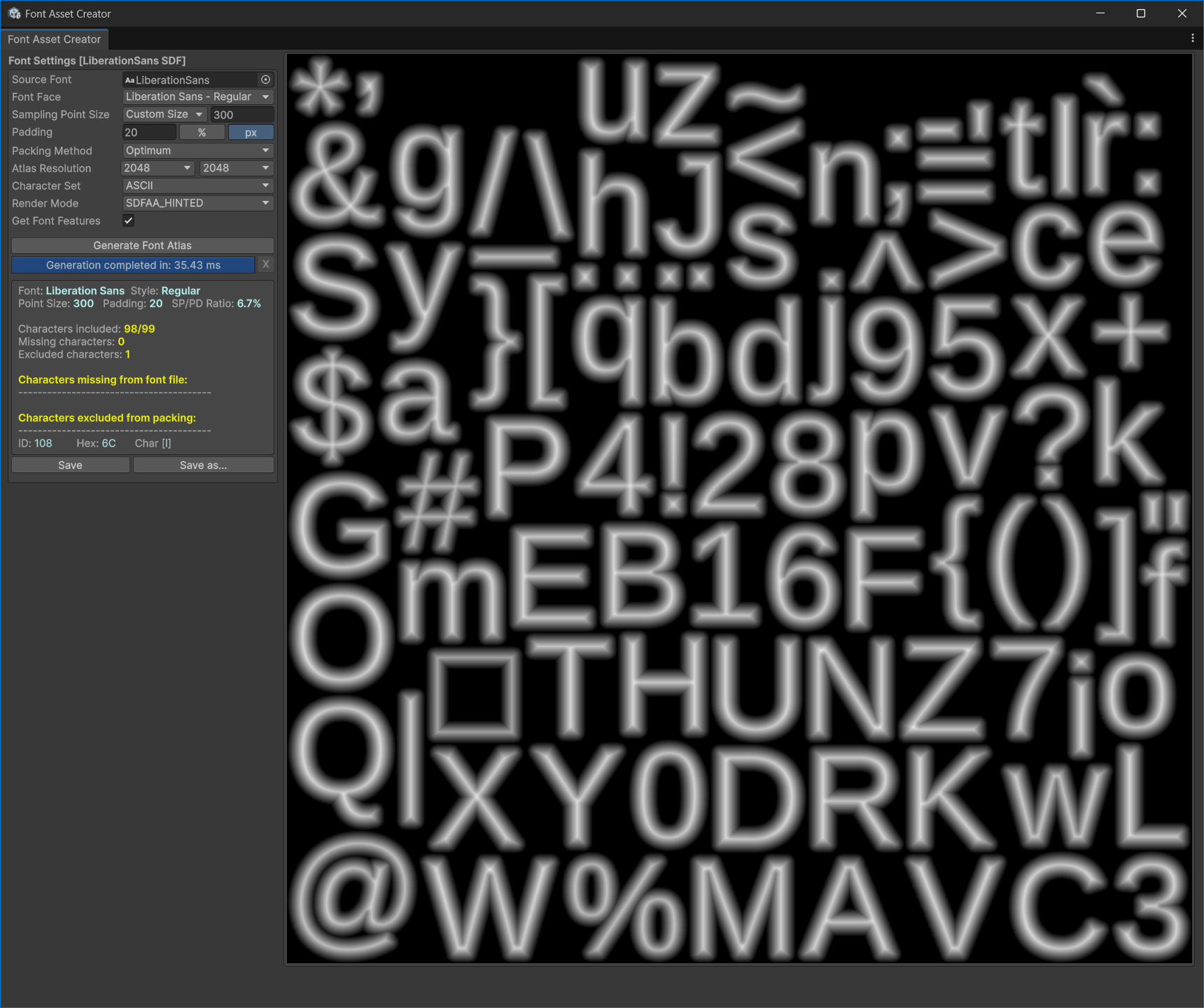

TextMeshPro のフォントアトラス例
アトラス化された文字 境界からの距離を表すグラデーションが入っている

  • TextMeshPro の Font Asset には 使用する文字を1枚にまとめた フォントアトラスが入っています
  • 各ピクセルには文字の輪郭までの距離が グレースケール値として保存されています
  • シェーダーはその距離をしきい値で判定し 文字本体、ぼかし、アウトライン等の 見え方を調整します

TMP の文字修飾 ​

SDF の値は様々に応用可能 ​

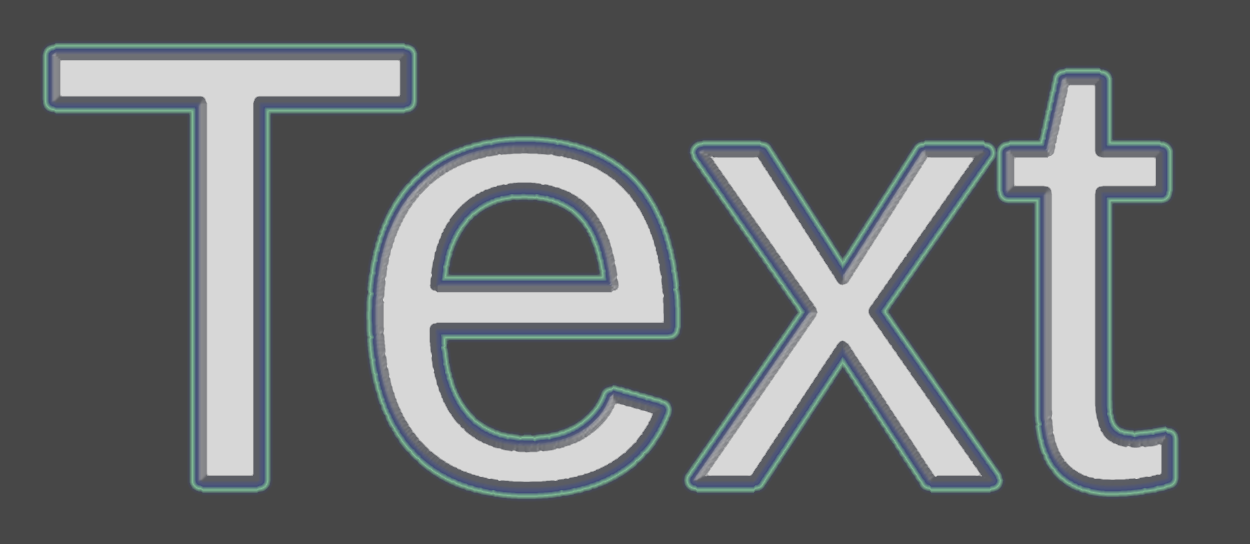

TMPの文字修飾の例
TMPの文字修飾の例 アウトラインや影、太さの調整が可能なばかりか 疑似的なライティング表現も可能

  • Face Color で文字本体の色を変える
  • Outline で文字の外側に縁取りを付ける
  • Underlay で影のような表現を加える
  • Dilate や Softness で太さやにじみを調整する
  • これらは全て SDF の距離情報を活用して 実現されています

SDF の紹介 ​

Signed Distance Field ​

SDF 可視化図
灰色が元の形、赤が内側、緑が外側 円の大きさが境界までの距離を表す 出典: Drummyfish, Wikimedia Commons, CC0

  • SDF は Signed Distance Field の略です
  • ある点が形の境界からどれだけ離れているかを 数値として扱うことで形状を表現する方法です
  • Signed は符号付きという意味です 形の内側と外側を正負の値で区別できます
  • シェーダーでは、この距離の値を使って 形の表示、輪郭、ぼかしを表現できます

SDF と通常の画像との違い ​

色ではなく距離を扱う ​

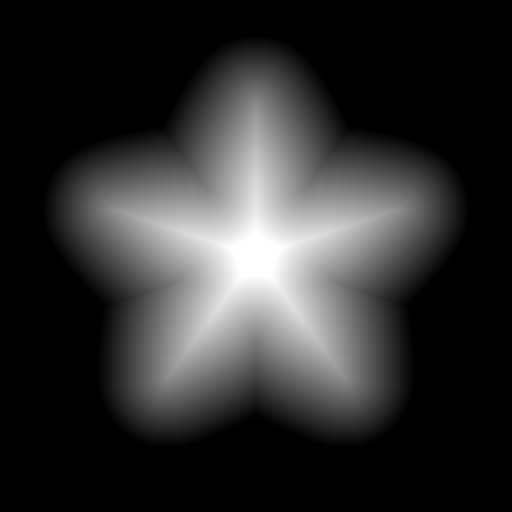

星形のSDFテクスチャー

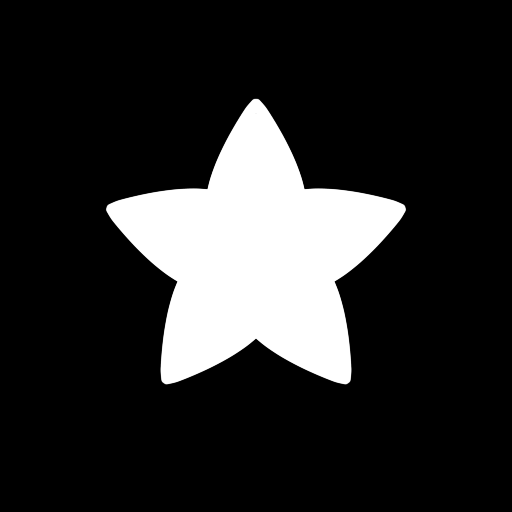

しきい値で復元した星形
SDF画像と復元の例 境界の距離を使うことで拡大しても輪郭が保たれる

  • 通常のテクスチャーは ピクセルごとの色を保存します
  • SDF テクスチャーは形の境界からの距離を グレースケール値として保存します
  • ぼやけた画像に見えますが 値をしきい値で判定することで くっきりした形を復元できます

SDF 表示の考え方 ​

距離の値を透明度に変換する ​

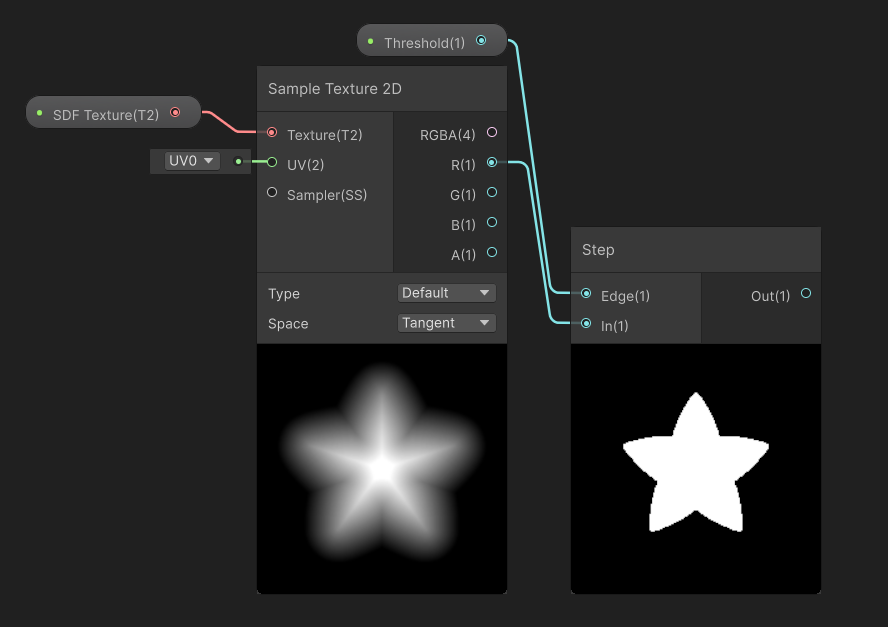

Shader Graph の Step によるSDF表示例
Shader Graph での SDF 表示の例 距離をしきい値で判定して採用している

text
distance = Sample Texture 2D(SDF Texture, UV).r

alpha = distance > threshold ? 1 : 0

Base Color = Color
Alpha      = alpha
  • 実際の Shader Graph では Sample Texture 2D、Step、Branch などで 近い処理を作れます

よりなめらかな境界を得る ​

Smoothstep を使う ​

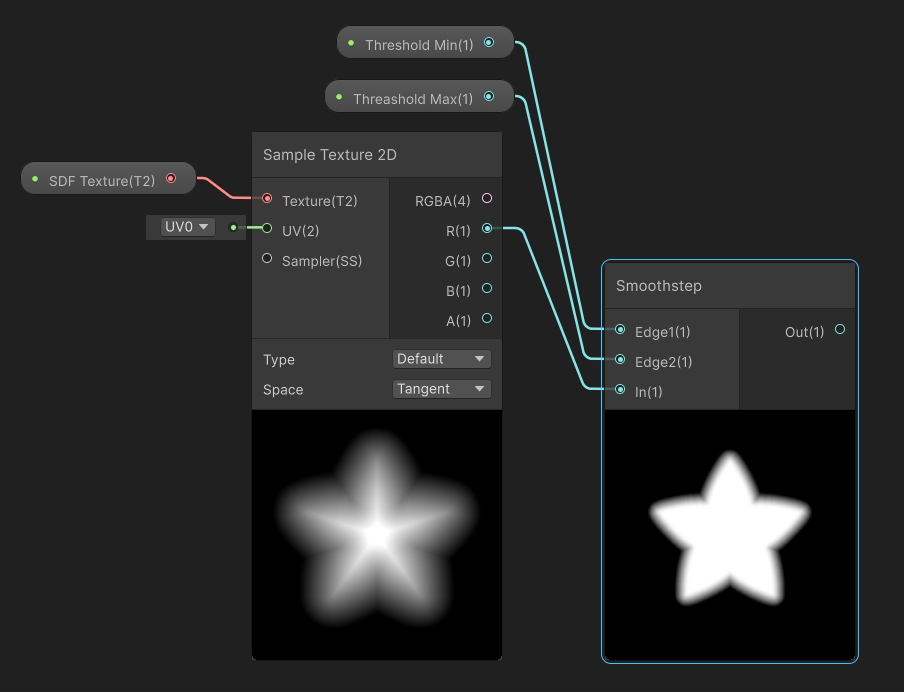

Shader Graph の Smoothstep によるSDF表示例
Smoothstepの効果の例 しきい値の前後で値がなめらかに変化するため 境界のジャギーが目立たなくなる

text
distance = Sample Texture 2D(SDF Texture, UV).r

alpha = smoothstep(threshold - softness,
                   threshold + softness,
                   distance)

Base Color = Color
Alpha      = alpha
  • Step での表示は境界がはっきりしすぎて ジャギーが目立つことがあります
  • Smoothstep を使えばしきい値の前後で 値をなめらかに補間できます

アウトラインを作る ​

2つのしきい値を使う ​

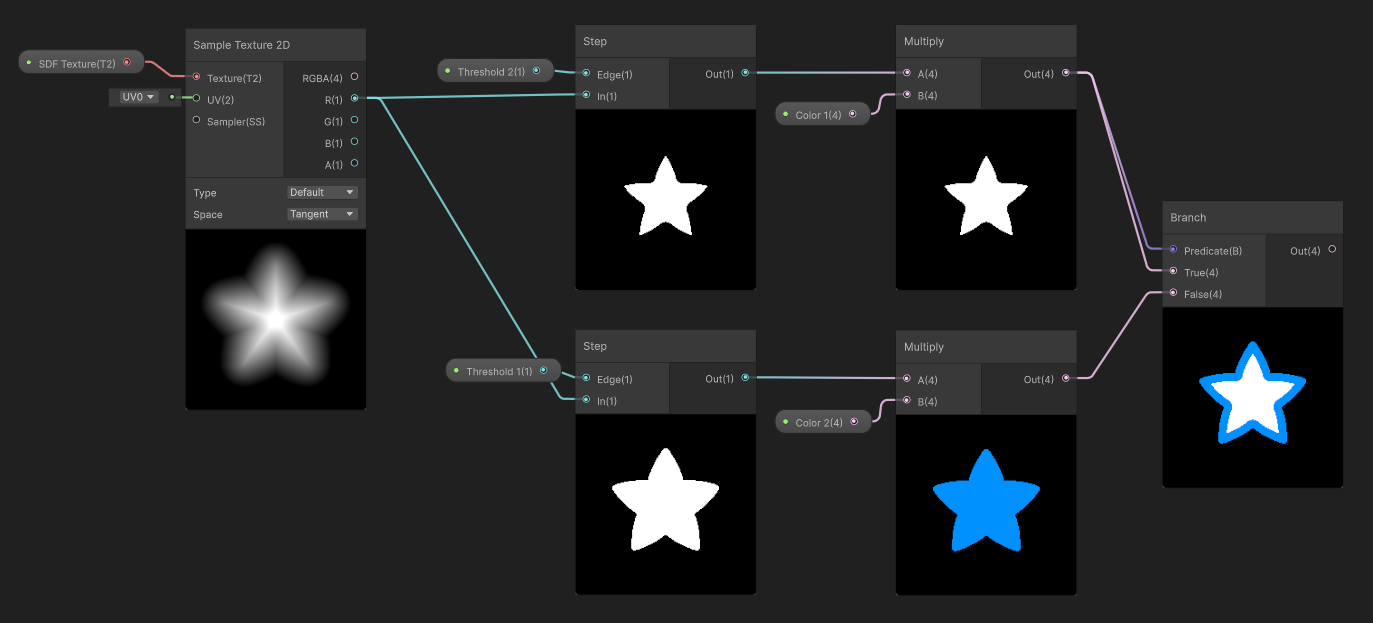

Shader Graph で外周と内側をしきい値で分ける例
外周用の表示と内周用の表示を組み合わせて アウトラインを作っている例 Gradientを使えばより細かな調整が可能

  • 本体より少し外側まで表示する範囲を作り アウトラインの色を乗せれば 文字の周りに縁取りを付けることができます
  • フォントや UI アイコンでは 視認性を上げるためによく使われます
  • TextMeshPro の文字修飾は この考え方を基本にして実装されています

SDF 図形を計算する ​

テクスチャーがなくても形を作れる ​

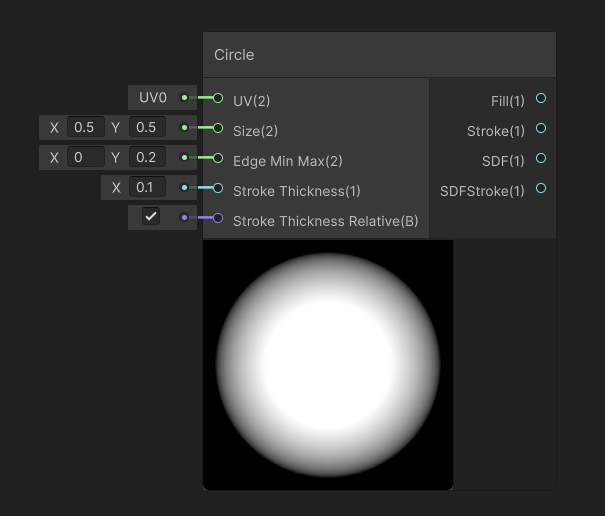

Shader Graph の Circle ノードによる SDF の例
Shader Graph に実装されている SDF 関数の例 計算で SDF の円形状を作成している

  • SDF は画像として用意するだけでなく UV や座標から計算することもできます
  • 円のような単純な形の距離を計算すれば シェーダー内で図形を作れます
  • 図形そのものではなく距離を扱うため 合成や変形を数式で扱いやすくなります

SDF 図形を合成する ​

Min と Max で合成方法が変わる ​

SDFのMinとMax合成例
SDF 図形の合成の例 Min は共通部分、Max は和集合になる

  • SDF の距離値を比較すると 複数の形を1つの距離場として扱えます
  • 内側を正の値として扱う場合 Minimum は両方の内側だけを残します
  • Maximum はどちらかの内側を残します

SDF でモーフィングする ​

距離を混ぜて形を変える ​

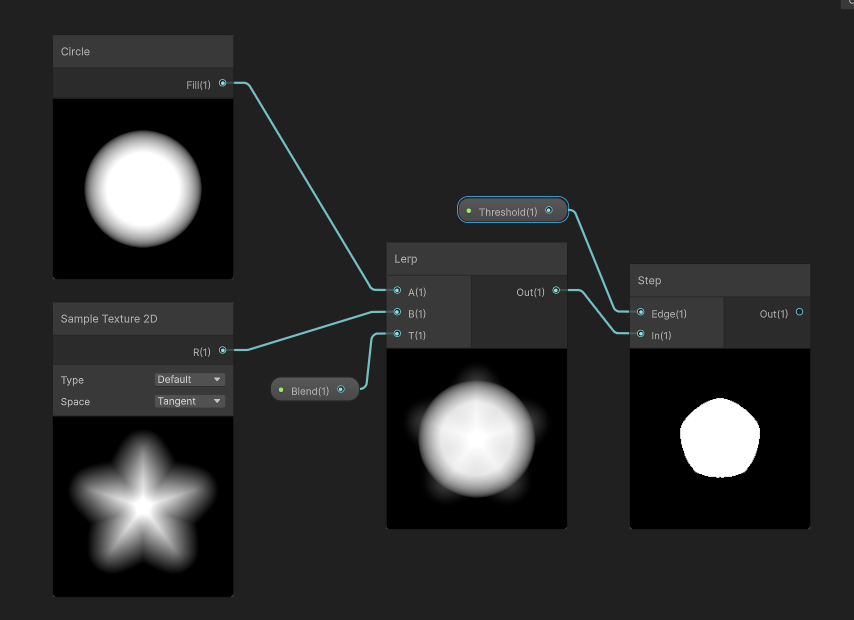

Shader Graph で SDF を Lerp してモーフィングする例
二つの SDF 画像を補間してのモーフィングの例 Blend の値を変えると円と星型の間で形が変化する

  • 2つの SDF 図形を用意して 距離の値を Lerp で補間すれば 形をなめらかに変化させることができます
  • 補間量を時間やパラメーターで変えるだけで 簡単にモーフィング表現を作ることができます

実習 ​

SDF の操作を体験する ​

数値で画像を作れるのは ちょっと不思議な 感覚かもだ ​

実習1 ​

円の SDF を作る ​

  1. URP Unlit Shader Graph を作成する
  2. UV から中心座標との差を求める
  3. Length で中心からの距離を計算する
  4. 半径から距離を引いて円の SDF にする
  5. Smoothstep で円として表示する

実習2 ​

SDF 画像を補間して変形する ​

  1. 2つの SDF 画像を用意する
  2. サンプリングした距離値を Lerp で混ぜる
  3. Float の Morph プロパティを追加する
  4. Morph を動かして形の変化を確認する
  5. Time を使って自動で変化させる
  6. 境界の硬さも調整できるようにする

授業内課題 ​

2つの SDF を使って 形が変化するマテリアルを 作成してください ​

距離を混ぜると 形を変えられます ​

課題の条件 ​

以下を満たしてください ​

  • 2つの SDF の距離値を扱っている
  • Maximum で図形を合成できる
  • Morph で2つの形を補間できる
  • Softness で境界の硬さを調整できる
  • 本体色をマテリアル側から変更できる
  • スクリーンショットまたは動画で変化が確認できる

この回の到達目標 ​

  • SDF が境界からの距離を持つデータだと説明できる
  • しきい値で形を切り抜く考え方を説明できる
  • Smoothstep で境界の柔らかさを調整できる
  • SDF がフォントや UI 表現に使われる理由を説明できる
  • SDF 図形を合成・補間して形を変えられる

今回のまとめ ​

形状を距離で表現する SDF の基本 ​

  • SDF は形の境界からの距離を持つデータです
  • 距離情報をしきい値で判定して形を切り抜くことができます
  • Smoothstep を使えば輪郭の硬さを調整できるなど SDF は様々な表現に応用できます
  • SDF はフォント描画だけでなく図形の合成やモーフィングにも役立ちます

おつかれさまでした！ ​

次回予告 第06回 ノイズ ​

絵が描けない人の 救世主 ​
